產品優勢：
-
支持北斗三號衛星信號跟蹤
-
全系統 多頻點定位定向
-
最高50Hz數據更新率
-

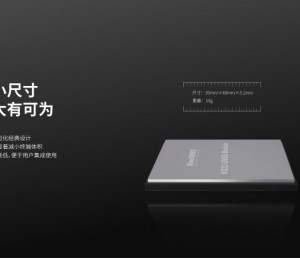

小尺寸，30mm×40mm
-
板載慣導，支持組合導航
- 窄帶抗干擾
產品參數
|
定位 |
定位
|
GPS: L1C/A, L2P, L2C |
|
BDS-2: B1I, B2I, B3I BDS-3: B1I, B3I |
||
|
GLONASS: G1, G2 |
||
|
Galileo: E1, E5b |
||
|
QZSS: L1C/A, L2C |
||
|
SBAS: L1C/A |
||
|
定向 |
L-band* |
|
|
GPS: L1C/A, L2P, L2C |
||
|
BDS-2: B1I, B3I BDS-3: B1I, B3I |
||
|
GLONASS: G1, G2 |
||
|
Galileo: E1, E5b |
||
|
QZSS: L1C/A, L2C |
||
|
首次定位時間 |
冷啟動 |
< 30s（增加捕獲加速模塊） |
|
熱啟動（使用RTC） |
< 10s（典型） |
|
|
信號重捕 |
失鎖重捕 |
< 1s |
|
測量準確度 |
偽距精度 |
≤ 10cm |
|
載波相位精度 |
≤ 0.05mm* |
|
|
精度 |
授時精度 |
20ns |
|
標準單點定位精度 |
H ≤ 1.5m, V ≤ 3m (1σ, PDOP≤4) |
|
|
靜態差分精度（軟件支持） |
H: ±(2.5+1×10-6×D) mm V: ±(5.0+1×10-6×D) mm D為基線長度(單位：km) |
|
|
測速精度 |
≤ 0.02 m/s (PDOP ≤4) |
|
|
慣導 |
GNSS天線信號失鎖3s，精度保持cm級 GNSS天線信號失鎖10s，精度保持m級 |
|
|
抗干擾 |
具備抑制GNSS信號頻帶內潛在的窄帶和單音無線電干擾信號，干信比可達50dB。 |
|
|
測姿精度
|
方位角精度 |
(0.15/R) °,R為基線長度，單位為米 |
|
橫滾或俯仰角 |
(0.25/R) °, R為基線長度，單位為米 |
|
|
RTK |
RTK初始化時間 |
< 5s（baseline < 10km，基線長小于10km） |
|
初始化置信度 |
> 99.9 % |
|
|
RTK精度 |
H: ± (8 + 10-6 × D) mm V: ± (15 + 10-6 × D) mm D為基線長度(單位：km) |
|
|
數據速率 |
測量&定位 |
Max 50Hz（選配項） |
|
RTK：定位定向 |
Max 50Hz（選配項） |
|
|
電氣特性 |
供電電壓 |
+ 3.3 V ± 5 % DC |
|
功耗 |
K823: 1.6 W (Anti-interference off，未開啟抗干擾) 抗干擾功能開啟，功耗約增加0.2W |
|
|
環境要求 |
工作溫度 |
-40℃ — +85℃ |
|
儲存溫度 |
-55℃ — +95℃ |
|
|
輸出數據格式 |
NMEA-0183 |
GPGGA, GPGSV, GPGLL, GPGSA, GPGST, GPHDT, GPRMC, GPVTG, GPZDA etc. |
|
司南二進制格式 |
司南自定義二進制 |
|
|
CMR(GPS) |
CMROBS, CMRREF |
|
|
RTCM2.X |
RTCM1, RTCM3, RTCM9, RTCM1819, RTCM31, RTCM41, RTCM42 |
|
|
RTCM3.X |
1004 ~ 1008, 1012, 1019, 1020, 1033, 1042, 1045/1046, 1230, 4078 MSM3~MSM7: 1073~1077, 1083~1087, 1123~1127, 1093~1097 |
|
|
天線接口 |
阻抗匹配 |
布線50歐姆阻抗匹配 |
|
天線供電電壓 |
外部供電: +3.3V ~ +5V ± 5%VDC @ 0-100mA |
|
|
LNA Gain 天線增益要求 |
20 ~ 35dB 增益低于20dB或者高于35dB,可能會造成信號串擾等問題。 |
|
|
器件參數 |
陀螺儀 |
量程：125°/s |
|
零偏不穩定性：2°/h |
||
|
角度隨機游走：0.8°/sqrt(h) |
||
|
加速度計 |
量程：2g |
|
|
零偏不穩定性：13ug |
||
|
速度隨機游走：0.08 m/s/sqrt(h) |
||
|
硬件接口 |
表貼LGA（60PIN） |
|
|
尺寸 |
30mm×40mm×3.2mm |
|
|
重量 |
10.0 g |
|
?
