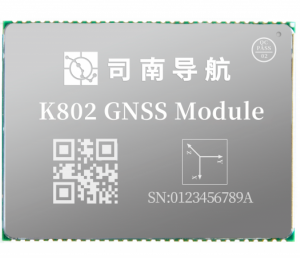

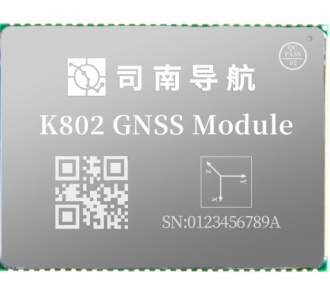

K802車規級 GNSS丨北斗高精度定位模塊是司南導航最新研制的一款高精度定位模塊，全系統全頻點，支持BDS-3全球信號、BDS-2、GPS、GLONASS、Galileo、QZSS、IRNSS等衛星信號, 30mm×30mm，典型功耗0.95W，應用領域包括智能駕駛、無人機、機器人和人員定位、地基增強等領域。
主要特點：
- 全系統多頻點RTK解算
- 車規級，AEC-Q104 Grade2
- 板載慣導，支持組合導航
- 低延遲，100Hz數據更新率
性能指標
|
信號 |
定位 |
GPS: |
L1C/A, L2P, L2C |
|
|
|
||
|
BDS |
B1I, B2I, B3I |
||
|
GLonASS |
G1, G2 |
||
|
Galileo |
E1, E5b |
||
|
QZSS |
L1C/A, L2C |
||
|
SBAS |
L1 |
||
|
IRNSS |
L5 |
||
|
L-band* |
|
||
|
首次定位時間 |
冷啟動 |
< 30s |
|
|
熱啟動（使用RTC） |
< 15s（典型） |
||
|
信號重捕 |
失鎖重捕 |
< 1s |
|
|
測量準確度 |
偽距精度 |
≤ 10cm |
|
|
載波相位精度 |
≤ 1mm |
||
|
精度 |
授時精度 |
20ns |
|
|
標準單點定位精度 |
H ≤ 1.5m, V ≤ 3m (1σ, PDOP≤4) |
||
|
靜態差分精度（Compass Solution軟件支持） |
H: ±(2.5+1×10-6×D) mm V: ±(5.0+1×10-6×D) mm D為基線長度(單位：km) |
||
|
測速精度 |
≤ 0.02m/s (RTK固定解, 1σ) |
||
|
慣導 |
GNSS天線信號失鎖3s，精度保持cm級 GNSS天線信號失鎖10s，精度保持m級 |
||
|
抗干擾 |
具備抑制GNSS信號頻帶內潛在的窄帶和單音無線電干擾信號，干信比可達50dB。 |
||
|
RTK |
RTK初始化時間 |
< 10s（基線長小于10km） |
|
|
初始化置信度 |
> 99.9 % |
||
|
RTK精度 |
H: ± (8 + 10-6 × D) mm V: ± (15 + 10-6 × D) mm D為基線長度(單位：km) |
||
|
數據速率 |
測量&定位 |
Max 100H（選配項) |
|
|
RTK |
Max 100H（選配項) |
||
|
電氣特性 |
供電電壓 |
+ 3.3 V ± 5 % DC |
|
|
功耗 |
1.0 W (未開啟抗干擾) |
||
|
環境要求 |
工作溫度 |
-40℃ — +85℃ |
|
|
儲存溫度 |
-55℃ — +95℃ |
||
|
輸出數據格式 |
NMEA-0183 |
GPGGA, GPGSV, GPGLL, GPGSA, GPGST, GPHDT, GPRMC, GPVTG, GPZDA etc. |
|
|
司南二進制格式 |
司南自定義二進制 |
||
|
CMR(GPS) |
CMROBS, CMRREF |
||
|
RTCM2.X |
RTCM1, RTCM3, RTCM9, RTCM1819, RTCM31, RTCM41, RTCM42 |
||
|
RTCM3.X |
1004 ~ 1008, 1012, 1019, 1020, 1033, 1042, 1045/1046, 1230, 4078 MSM3~MSM7: 1073~1077, 1083~1087, 1123~1127, 1093~1097 |
||
|
天線接口 |
阻抗匹配 |
布線50歐姆阻抗匹配 |
|
|
天線供電電壓 |
External 外部供電: +3.3V ~ +5V ± 5%VDC @ 0-100mA |
||
|
天線增益要求 |
20 ~ 40dB （建議） |
||
|
硬件接口 |
表貼LGA（54PIN） |
||
|
PPS x1 UART x3 EVENT x1 PPS x1 SPI x1 I2C x1 |
|||
|
物理參數 |
尺寸 |
22mm×17mm×3.4mm |
|
|
重量 |
2.0 g |
||
?
