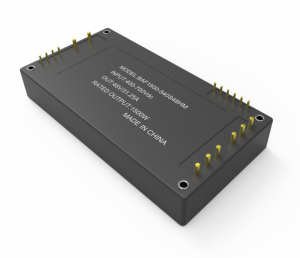

項目 |
最小 值 |
典型 值 |
最大 值 |
單位 |
備注/條件 |
|
環境條件 |
|||||
|
工作基板溫度 |
-45 |
|
+100 |
℃ |
GJB150.3-86 第三部份（高溫實驗） GJB150.4-86 第四部份（低溫實驗） |
|
儲存溫度 |
-60 |
|
+105 |
℃ |
GJB 360B-2009 方法 107 溫度沖擊 實驗 |
|
濕熱實驗 |
30℃-60℃:95%，24H/循環，循 環次數 10 次% |
GJB150.9-36 耐溫實驗 |
|||
|
鹽霧試驗 |
NaC1: (5±1)%,PH:6.5-7.2(35 ±2℃),96H |
GJB360A-96,方法 101《鹽霧實驗》 試驗條件 A |
|||
|
震動試驗 |
(15-2000)Hz, db/OTC 每軸向一小時 |
GJB150.16-86 震動實驗 2.3.5 |
|||
|
沖擊實驗 |
后峰鋸齒波 20g ，11m 每軸向 3 次，共 18 次 |
GJB150.18-86 實驗二，五，六，基 本沖擊 |
|||
|
相對濕度 |
5 |
|
95 |
% |
無冷凝 |
|
儲存濕度 |
5 |
|
95 |
% |
無冷凝 |
|
插針焊接溫度 |
|
|
260 |
℃ |
波峰焊接, 時間小于 10s |
|
|
|
|
350 |
℃ |
烙鐵焊接, 時間小于 3s |
|
大氣壓力 |
62 |
|
106 |
kPa |
|
|
海拔高度 |
|
|
5000 |
m |
|
|
MTBF |
1×106 |
|
|
H |
Telcordia Ta=25℃,額定輸入，滿載輸出 |
|
輸入特性 |
|||||
|
輸入電壓范圍 |
400 |
|
700 |
Vdc |
|
|
允許最高輸入電壓 |
|
|
720 |
Vdc |
≦ 1S |
|
最大輸入電流 |
|
|
4.2 |
A |
Vin=400Vdc，輸出滿載 |
|
空載輸入功耗 |
|
10 |
20 |
W |
Vin=400Vdc，輸出空載 |
|
輸入瞬態沖擊電流（I2t） |
|
|
20 |
A |
Vin=400Vdc，輸出滿載 |
|
輸入欠壓保護點 |
355.0 |
365.0 |
375.0 |
Vdc |
輸出半載，Ta=25℃ |
|
輸入欠壓恢復點 |
360.0 |
370.0 |
380.0 |
Vdc |
|
|
輸入過壓保護點 |
710.0 |
715.0 |
720.0 |
Vdc |
|
|
輸入過壓恢復點 |
700.0 |
705.0 |
710.0 |
Vdc |
|
|
輸出特性 |
|||||
|
輸出電壓范圍 |
47.5 |
48.0 |
48.5 |
Vdc |
全輸入電壓，全負載，全溫度范圍 |
|
輸出電壓整定值范圍 |
47.8 |
48.0 |
48.2 |
Vdc |
Vin=400/700 Vdc ， 輸出半載， Ta=25℃ |
|
輸出電壓可調范圍 |
-20 |
|
+10 |
% |
Trim 調節 |
|
電壓調整率 |
|
|
±0.2 |
% |
|
|
|
|
|
|
|
|
|
|
負載調整率 |
|
|
|
|
|
|
|
|
|
±0.5 |
% |
|
||||||||
|
效率 |
Vin：400 Vdc |
|
96.0 |
|
% |
額定負載輸出 |
||||||||||||
|
Vin：700 Vdc |
|
94.5 |
|
% |
||||||||||||||
|
輸出電流 |
0 |
|
31.25 |
A |
|
|||||||||||||
|
輸出過流保護 |
32.5 |
35.5 |
38.5 |
A |
恒流,可自動恢復 |
|||||||||||||
|
輸出過壓保護 |
53.5 |
55.5 |
57.5 |
Vdc |
空載測試，鎖死，重新開機自恢復 |
|||||||||||||
|
輸出紋波及噪音 |
|
200 |
300 |
mVp-p |
測試點在模塊外接輸出電容端口 |
|||||||||||||
|
輸出外接電容 |
470 |
1000 |
|
µF |
耐壓 63V |
|||||||||||||
|
輸出容性負載 |
|
0.2 |
|
F |
阻性負載開機 |
|||||||||||||
|
輸出保持時間 |
3 |
|
|
ms |
輸出外接 0.2F 電容，1500W 開機后單模塊設置負載 2000W 保持放電3ms,充電 7ms，輸出電壓下降不能大 于 2V, 環境溫度 Ta=25℃； |
|||||||||||||
|
關機保持時間 |
1 |
|
|
ms |
輸出滿載，無外接超級電容器 |
|||||||||||||
|
開機延時 |
|
|
3000 |
ms |
輸入電壓上升到輸出電壓上升 90% |
|||||||||||||
|
遙控開機延時 |
|
30 |
50 |
ms |
輸入上電 ON/OFF 信號控制輸出電壓上升 90% |
|||||||||||||
|
輸出電壓上升時間 |
|
20 |
50 |
ms |
無外接超級電容器 |
|||||||||||||
|
|
350 |
500 |
外接超級電容器 0.2F，電子負載 （CR）模式 |
|||||||||||||||
|
開關機輸出電壓過沖幅度 |
|
|
5 |
% |
|
|||||||||||||
|
瞬態響應 |
過沖幅度 |
|
|
±3 |
% |
di/dt=1.0A/µs, Ta=25℃, 25%-50%-25%，50%-75%-50%額定負載階 躍變化。外接 5000µF 電解電容 |
||||||||||||
|
恢復時間 |
|
|
500 |
µs |
||||||||||||||
|
其它特性 |
||||||||||||||||||
|
過溫保護 |
過溫關斷 |
105 |
110 |
115 |
℃ |
測量鋁基板中心點溫度,可自動恢復 |
||||||||||||
|
過溫恢復 |
100 |
105 |
110 |
℃ |
||||||||||||||
|
過溫回差 |
5 |
10 |
|
℃ |
||||||||||||||
|
溫度系數 |
|
|
±0.02 |
%/℃ |
|
|||||||||||||
|
均流度 |
|
±6.0 |
±10 |
% |
Vout=48.0V,IO=15 –31.25A |
|||||||||||||
|
ON/OFF |
遙控開啟電平 |
-0.7 |
0.3 |
Vdc |
-0.7 - 0.3V 電壓信號或懸空，模 塊正常輸出 |
|||||||||||||
|
遙控關斷電平 |
3.5 |
18 |
Vdc |
3.5-18V 電壓信號模塊關機， ON/OFF 為外部隔離信號 |
||||||||||||||
|
項目 |
技術指標 |
單位 |
備注 |
|
|
安規特性 |
||||
|
抗電強度 |
輸入對輸出 |
3750 |
Vdc |
無擊穿、無飛弧 測試條件：3.5mA /min, 上升速率 500V/s |
|
輸入對大地 |
2250 |
Vdc |
||
|
輸出對大地 |
750 |
Vdc |
||
|
絕緣電阻 |
輸入對輸出 |
≥10 |
MΩ |
在正常大氣壓力下，相對濕度為90%，測試電壓：500Vdc |
|
輸入對大地 |
≥10 |
MΩ |
||
|
輸出對大地 |
≥10 |
MΩ |
||
|
EMC |
傳導發射 |
CE102 |
符合 GJB151B-2013 要求，隨整機過 |
|
|
傳導敏感度 |
CS101、CS114 |
|||
|
輻射發射 |
RE102 |
|||
|
輻射敏感度 |
RS103 |
|||
