產品規格書
模塊型號 AD56U8
客戶名稱
承認日期
客戶簽名欄
|
客戶 |
承認 |
批準 |
|
|
|
|
產品咨詢：15510751660 苗磊
1. 產品信息
1.1 產品型號
HL-AD56U8
1.2 產品描述
HL-AD56U8 是一款內置-168dBm高靈敏度芯片的GPS飛控專用接收模塊，它除了能為客戶提供精準的位置、速度和時間，同時它又具備高靈敏度的跟蹤能力和超低功耗，而且還可選配軍工級的地磁傳感器，能為客戶端提高超高精度的地磁數據信息，彌補了GPS在地磁方面的不足。因此這款GPS接收模塊有很多的應用場景，如無人機飛控，礦山車輛定位，單兵精確定位，無人值守站定位，工業工控定位設備等。
1.3 產品特征
l 采用UBX-M8030高性能GPS/GLONASS/BDS(三選二)雙模單芯片
l 內置了軍工級的地磁傳感器（可根據客戶要求選配）
l 內置FLASH（可根據客戶要求選配）
l 超高的跟蹤靈敏度-168 dBm
l 超低的功耗: Max 55mA@3.3V
l 內置高增益低噪聲放大器
l 內置小型法拉電容，方便客戶使用熱啟動功能
l 可選UART，232，（默認UART），地磁和氣壓溫度傳感器，IIC接口輸出
l 最高可支持72個搜星通道和22個跟蹤通道
l 超快的TTFF定位時間，最高可支持60000個同步搜索窗口
l 平均冷啟動時間<29秒(開闊地)
l 支持標準的NMEA-0183協議和UBLOX的二進制私有協議
l 雙饋陶瓷天線尺寸: 44(φ)mmX4(h)mm
l 符合RoHS標準 (無鉛)
1.4 產品應用
l 無人機飛行控制
l 運動DV,戶外運動類GPS產品
l 手持GPS接收機應用
l 地理測繪，測量
l 船舶導航，車隊管理
l 車載設備中的應用
l 高精度授時的應用
l PDA,PC等消費電子的定位應用

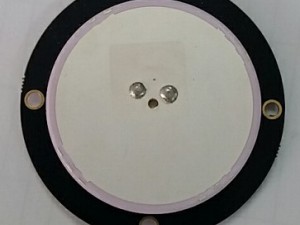

1.5 產品照片
2. 技術參數
2.1 一般特性
2.1.1 一般
|
接收頻率 |
GPS L1 GLONASS L1 BD2 B1 |
|
捕獲通道 |
72個 |
|
跟蹤通道 |
22個 |
2.1.2 精確性
|
定位精度 |
1.5m 圓概率誤差 |
|
速率精度 |
0.1 米/秒 |
2.1.3 參考坐標系
|
WGS-84 |
默認 WGS84 |
2.1.4 首次定位時間 （TTFF）
|
熱啟動 |
<1秒, 平均 |
|
溫啟動 |
<28秒, 平均 |
|
冷啟動 |
<29秒, 平均 |
2.1.5 靈敏度
|
跟蹤靈敏度 |
-168dBm, 典型的 |
|
捕獲靈敏度 |
-148dBm, 典型的（冷啟動時） |
2.1.6動態條件下
|
高度 |
18000m(Max) |
|
速率 |
515m/s(Max) |
|
加速度 |
4g |
|
急動度 |
1g/s |
2.2 電性特性
2.2.1 直流電源
|
工作電壓 |
+3.3V-5V 直流電壓 |
|
工作電流 |
小于55mA （3.3V標準電壓時） |
2.2.2 數據串口
|
電氣接口 |
TTL（默認），可選232輸出 |
|
波特率 |
9600（默認） |
|
數據更新頻率 |
1赫茲（默認） |
|
協議信息 |
NMEA-0183協議3.01版本 |
2.2.3 天線規格
|
類型 |
超高增益陶瓷天線 |
|
中心頻率 |
1575.42 +/-1.032兆赫茲 |
|
極化 |
RHCP |
|
阻抗 |
50 歐姆 |
|
尺寸 |
44*4mm(默認) |
2.2.4 地磁規格
|
檢測范圍 |
-20 -- +20高斯 |
|
檢測靈敏度 |
0.002高斯 |
|
采樣率 |
200采樣率/秒 |
2.2.5 法拉電容規格
|
額定電壓 |
3.3V |
|
放電容量 |
0.027mAh(3.3V to 2.2V) |
|
靜電容量 |
0.08法拉(3.3V to 0V) |
2.3 環境特性
|
Operating 范圍 |
-40°C ~ +85°C |
|
Storage 范圍 |
-40°C ~ +150°C |
|
Relative Humidity |
5% ~ 80% |
2.4 物理特性
|
長度 |
56mm |
|
寬度 |
56mm |
|
高度 |
8.9 mm |
2.5絕對最大額定值
|
參數 |
最小值 |
標準值 |
最大值 |
單位 |
|
電源供電電壓 |
-0.1 |
3.3 |
5 |
V |
3. 軟件接口
3.1 NMEA 0183 V3.01 協議
它輸出信號的電平是TTL：9600bps（默認），8位數據，1位停止位，無奇偶校驗。
它支持以下NMEA-0183信息：GGA，GLL，GSA，GSV，RMC和VTG。
NMEA輸出消息：模塊輸出信息如下表所示。
表1 NMEA-0183 輸出信息
|
NMEA字頭 |
描述 |
|
GGA |
全球定位系統固定數據 |
|
GLL |
地理位置—緯度/經度 |
|
GSA |
GNSS定位精度因子和主動衛星 |
|
GSV |
視角可見GNSS衛星信息 |
|
RMC |
推薦特定的最小GNSS數據 |
|
VTG |
相對地面速度和地面速度 |
3.1.1 GGA-全球定位系統固定數據
表 2 包含了以下示例的值:
$GPGGA, 161229.00, 2238.78029, N, 11402.46688, E, 1, 07, 1.01, 9.0, M, , , ,0000*18
表 2 GGA 數據格式
|
名稱 |
示例 |
單位 |
描述 |
|
報文ID |
$GPGGA |
|
GGA 協議字頭 |
|
格林尼治時間 |
161229.00 |
|
hhmmss.ss |
|
緯度 |
2238.78029 |
|
ddmm.mmmmm |
|
N/S 緯度標識 |
N |
|
N=北緯 or S=南緯 |
|
經度 |
11402.46688 |
|
dddmm.mmmmm |
|
E/W 經度標識 |
E |
|
E=東經 或 W=西經 |
|
定位模式 |
1 |
|
參照表 2-1 |
|
使用的衛星 |
07 |
|
范圍 0 to 12 |
|
水平經度因子 |
1.01 |
|
水平精度因子 |
|
海拔高度 |
9.0 |
米 |
|
|
單位 |
M |
米 |
|
|
大地水準面 |
|
米 |
|
|
單位 |
M |
米 |
|
|
誤差修正 |
|
秒 |
未使用DGPS時為空 |
|
誤差參考ID |
0000 |
|
|
|
校驗碼 |
*18 |
|
|
|
＜CR＞＜LF＞ |
|
|
終止符 |
表 2-1 定位模式
|
值 |
描述 |
|
0 |
無效定位 |
|
1 |
非差分GPS SPS模式，有效定位模式 |
|
2 |
差分 GPS,SPS 模式，有效定位模式 |
|
3 |
GPS PPS 模式,有效定位模式 |
3.1.2 GLL-地理位置-緯度/經度
表 3 包含了以下示例的值
$GPGLL, 2238.78029, N, 11402.46688, E, 161229.00, A*2C
表 3 GLL 數據格式
|
名稱 |
示例 |
單位 |
描述 |
|
報文 ID |
$GPGGA |
|
GLL 協議字頭 |
|
緯度 |
2238.78029 |
|
ddmm.mmmmm |
|
N/S 標識 |
N |
|
N=北緯 or S=南緯 |
|
經度 |
11402.46688 |
|
dddmm.mmmmm |
|
E/W 標識 |
E |
|
E=東經 或 W=西經 |
|
格林尼治時間 |
161229.00 |
|
Hhmmss.ss |
|
定位標識 |
A |
|
A=數據有效 或 V=數據無效 |
|
校驗和 |
*2C |
|
|
|
＜CR＞＜LF＞ |
|
|
終止符 |
3.1.3 GSA-GNSS 定位精度因子和主動衛星
表 4 包含了以下示例的值
$GPGSA, A, 3, 07, 02, 26, 27, 09, 04, 15, , , , , , 1.81,1.01,1.51*33
表 4 GSA 數據格式
|
名稱 |
示例 |
單位 |
描述 |
|
報文 ID |
$GPGSA |
|
GSA 協議字頭 |
|
模式 1 |
A |
|
參照 表 4-2 |
|
模式 2 |
3 |
|
參照 表 4-1 |
|
使用的衛星 |
07 |
|
衛星所在通道1 |
|
使用的衛星 |
02 |
|
衛星所在通道2 |
|
… |
|
|
… |
|
使用的衛星 |
|
|
衛星所在通道12 |
|
綜合精度因子 |
1.81 |
|
位置精度因子 |
|
水平精度因子 |
1.01 |
|
水平精度因子 |
|
高度精度因子 |
1.51 |
|
高度精度因子 |
|
校驗和 |
*33 |
|
|
|
＜CR＞＜LF＞ |
|
|
終止符 |
表 4-1 模式 1
|
值 |
描述 |
|
1 |
定位無效 |
|
2 |
2D |
|
3 |
3D |
表 4-2 模式 2
|
值 |
描述 |
|
M |
Manual-forced to operate in 2D or 3D 模式 |
|
A |
Automatic-allowed to automatically switch 2D/3D |
3.1.4 GSV-視角內可見GNSS衛星信息
表 5 包含了以下示例的值
$GPGSV, 2, 1, 07, 07, 79, 048, 42, 02, 51, 062, 43, 26, 36, 256, 42, 27, 27,138, 42*71
$GPGSV, 2, 2, 07, 09, 23, 313, 42, 04, 19, 159, 41, 15, 12, 041, 42*41
表 5 GGA 數據格式
|
名稱 |
示例 |
單位 |
描述 |
|
報文 ID |
$GPGSV |
|
GSV 協議字頭 |
|
報文序號 |
2 |
|
范圍 1 to 3 |
|
報文序號 |
1 |
|
范圍 1 to 3 |
|
視角可見衛星 |
07 |
|
|
|
衛星ID |
07 |
|
通道 1 ( 范圍 1 to 32 ) |
|
仰角 |
79 |
度 |
通道 1 ( 最大90 ) |
|
方位角 |
048 |
度 |
通道 1 ( 真值,范圍 0 to 359 ) |
|
信噪比 |
42 |
dBHz |
范圍 0 to 99,未跟蹤到時為空 |
|
… |
|
|
… |
|
衛星ID |
27 |
|
通道 4 ( 范圍 1 to 32 ) |
|
方位角 |
27 |
度 |
通道 4 ( 最大90 ) |
|
仰角 |
138 |
度 |
通道 4 ( 真值,范圍 0 to 359 ) |
|
信噪比 |
42 |
dBHz |
范圍 0 to 99,未跟蹤到時為空 |
|
校驗和 |
*71 |
|
|
|
＜CR＞＜LF＞ |
|
|
終止符 |
.
3.1.5 RMC-推薦特定的最小GNSS數據
表 6 包含了以下示例的值
$GPRMC, 161229.00, A, 2238.78029, N, 11402.46688, E, 0.086, 227.85, 210408, ,*10
表 6 GGA 數據格式
|
名稱 |
示例 |
單位 |
描述 |
|
報文 ID |
$GPRMC |
|
RMC 協議字頭 |
|
格林尼治時間 |
161229.00 |
|
hhmmss.ss |
|
定位標識 |
A |
|
A=數據有效 或 V=數據無效 |
|
緯度 |
2238.78029 |
|
ddmm.mmmmm |
|
N/S 標識 |
N |
|
N=北緯 or S=南緯 |
|
經度 |
11402.46688 |
|
ddmm.mmmmm |
|
E/W 標識 |
E |
|
E=東經 或 W=西經 |
|
地面航速 |
0.086 |
節 |
|
|
地面航向 |
227.85 |
度 |
真值 |
|
Date |
210408 |
dBHz |
ddmmyy |
|
地磁變化 |
|
|
E=東經 或 W=西經 |
|
校驗和 |
*10 |
|
|
|
＜CR＞＜LF＞ |
|
|
終止符 |
3.1.6 VTG-地面航向和地面航速
表 7 包含了以下示例的值
$GPVTG, 227.85, T, , M, 0.086, N, 0.159, K*6E
表 7 VTG 數據格式
|
名稱 |
示例 |
單位 |
描述 |
|
報文 ID |
$GPVTG |
|
VTG 協議字頭 |
|
航向 |
227.85 |
度 |
航向測量 |
|
參考 |
T |
|
真值 |
|
航向 |
|
度 |
航向測量 |
|
參考 |
M |
|
地磁 |
|
速度 |
0.086 |
節 |
水平測量速度 |
|
單位 |
N |
|
節 |
|
速度 |
0.159 |
千米/小時 |
水平測量速度 |
|
單位 |
K |
|
千米/小時 |
|
校驗和 |
*6E |
|
|
|
＜CR＞＜LF＞ |
|
|
終止符 |
4. 硬件接口
HL-AD52U8集成了高性能雙饋天線，同時內置了地磁傳感器和CAN轉換IC，再加上JUMPSTAR優異的軟件算法，既能保證數據傳輸?shù)姆€(wěn)定，又可以持續提供精準的位置，速度等信息我們可以使用各種接頭的線材制作G-MOUSE來滿足不同客戶的定制要求。像USB，PHR（JST），GHR（JST），MOLEX，PS2，RJ11，DB9等規格，配不同的線材和連接器可以實現客戶在不同場合下的各種不同的應用。
模塊引腳定義
1 2 3 4 5 6
|
引腳編號 |
引腳名稱 |
I/O |
引腳描述 |
備注 |
|
1 |
GND |
G |
接地 |
GND |
|
2 |
VDD3V |
P |
主電源供電腳 |
3.3V |
|
3 |
JTMS |
O |
|
|
|
4 |
JTCK |
I |
|
|
|
5 |
TX |
O |
GPS UART串口數據發送腳 |
|
|
6 |
RX |
I |
GPS UART串口數據接收腳 |
|
A=6.25mm B=9.25mm C=12.65mm
?
