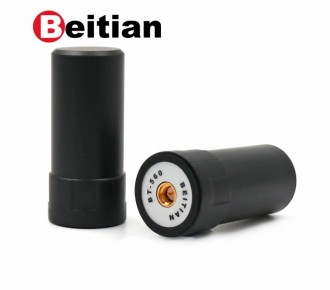

北天Beitian北斗GPS無人機GNSS天線BT-560

一、 產品介紹

BT-560是一款四星多頻螺旋天線，該天線具有體積小、定位精度高、重量輕等特點，可有效滿足用戶的使用需求。

二、 應用領域

可配合多種接收機使用，廣泛應用于無人機、手持終端設備及小型RTK設備等領域，也可根據應用條件選擇應用于軍事領域。

三、 主要技術參數

天線參數 Antenna Specifications

頻率范圍 Frequency Range（MHz）

GPS L1/L2

GLonASS L1/L2

BDS B1/B2/B3

GALILEO E1/E5b

增益 Gain（dBi）

<3

天線軸比 Antenna AR （dB）

≤3

水平覆蓋角度Horizontal coverage angle

360°

輸出電壓駐波比 VSWR

≤1.5

極化方式 Polarization

右旋圓極化

Right-hand circular polarization

端口阻抗 Port Impedance（Ω）

50

相位中心誤差（mm）

±2

電氣參數 Electrical Specifications

LNA增益 Gain（dB）

35±3

噪聲系數 Noise figure（dB）

≤1.8

工作電壓 Operating voltage（V）

3.0V-18.0V

工作電流 Operating current（mA）

≤50

輸出駐波比  output VSWR

≤2

帶內平坦度（dB）

±2

差分傳輸延遲（ns）

≤5

結構特性 Structural Characteristics

接頭型號 Connector type

SMA-J

天線尺寸 Antenna size（mm）

Φ27.3*58.6

天線重量 Antenna weight（g）

≤20

工作環境 Working Environment

工作溫度 Operating temperature（℃）

-40-+70

存儲溫度 Storage temperature（℃）

-55-+85

防水等級 Waterproof grade

IP67
