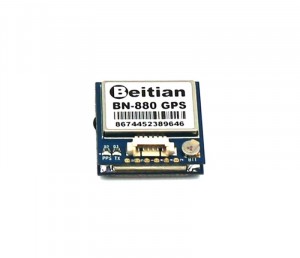

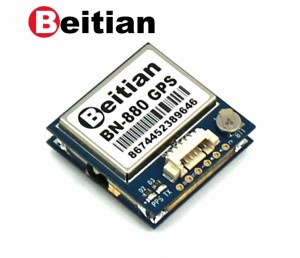

北天Beitian飛控GNSS北斗GPS模塊BN-880

參 數

說 明

芯片特性

芯片

M8030-KT

頻率

GPS L1，GLonASS L1，BDS B1，GALILEO E1，SBAS L1，QZSS L1

工作模式

GPS，GLONASS，BDS，GALILEO， SBAS和QZSS。默認GPS+GLONASS+SBAS+QZSS聯合定位。對精度要求高的客戶，建議用GPS+GLONASS+SBAS+QZSS+GALILEO或者GPS+BDS+SBAS+QZSS+GALILEO聯合定位模式。

通道

72 搜索通道

靈敏度

跟蹤

-167dBm

重捕

-160dBm

冷啟動

-148dBm

熱啟動

-156dBm

精度

水平精度

2.0 米CEP 2D RMS SBAS輔助 (開闊天空處)

速度精度

0.1m/s  95% (SA off)

時間精度

1us

啟動時間

冷啟動

26s

暖啟動

25s

熱啟動

1s

輸出數據

波特率

4800bps - 921600bps，默認9600bps

輸出電平

TTL電平

輸出協議

NMEA-0183協議

NMEA語句

RMC，VTG，GGA，GSA，GSV，GLL

更新頻率

1Hz-10Hz，默認 1Hz

FLASH

4M FLASH，可以更改配置，斷電不丟失

工作限制

高度

<50,000m

速度

<515m/s

重力加速度

<4g

電源消耗

電壓

直流 3.6V-5.5V，典型:5.0V

電流

正常50mA/5.0V

物理參數

尺寸

28mm*28mm*11mm

重量

12.0克

連接器

1.25間距6pin座子

環境

操作溫度

-40 °C ~ +85°C

存儲溫度

-40°C ~ +105°C

指示燈

TX 燈

上電藍燈閃爍，表示有數據輸出

PPS 燈

未定位該燈不亮；3D定位后，開始閃爍

羅盤

羅盤

內部帶電子羅盤HMC5883
