反無人機干擾系統

適用于

1)禁飛區域， 如：政府機關單位、軍事管理區、重點企業單位、監獄、國家戰略資源項目、核工業設施、水電站、  機場、重大政治場合等區域；
2)防止信息泄漏的現場，如：重大刑事案件現場、各類執法現場、重要安保場所、政要隨行保護現場、  大型演出活動現場、考古挖掘現場、大型群體事件現場；
3)打擊利用無人機作為違法活動載體的案件，如：運毒、走私、違法物品或信息傳遞。

等各種環境對無人機的發現以及管控。



無人機帶來新的空中威脅

近年來，無人機在各領域被廣泛使用，
但無人機的管控缺乏有效技術手段，
不法分子通過黑非、非法改裝逃脫監管，進行違法活動，
恐怖分子可以低成本利用無人機進行恐怖襲擊。

反恐和安防面臨的新威脅

     隨著世界科技發展，大量低空、慢速、個體小的飛行器進入了人們的視線，以不同外形和不同頻段的無人機為代表，近年來呈現蓬勃發展趨勢。它們承載了新時代的工業、農業和娛樂業發展的需求，在拍攝、勘測、植保等方面發揮了成本低、效率高的作用。在反恐和安保領域，它們既可防護也可攻擊，堪稱雙刃劍。數據顯示，早在2013年，無人機就已經進入敘利亞戰場，其針對目標之精準、戰爭成本之低，令人不寒而栗。

    對于低、慢、小飛行器的干擾和抓捕，已成為日趨緊迫的反恐和安防需求之一。


無人機防控技術要求高

低空、慢速、小型飛行器如何發現？
如何實時跟蹤預警？
非法入侵后如何有效反制？
反制時是否能分清敵我？
不同場景如何實現防護？




1、高精度“低慢小”發現系統-產品介紹

      通過較小的方位和俯仰波束寬度在立體空間內進行快速搜索，發現目標航跡后報警并進入跟蹤狀態，持續監測目標動向。實現對“低慢小”飛行目標的探測、警戒與跟蹤。
可對目標回波信號進行處理，將目標的方位、俯仰、速度、距離等精確化，并形成可靠的航跡信息，與其他系統實現聯動。

模塊化設計




2、高精度“低慢小”發現系統-技術優勢



3、高精度“低慢小”發現系統-技術參數


工作頻段：Ku
工作體制：一維有源相控陣三坐標測量雷達
工作帶寬：1GHz；瞬時帶寬：150GHz
工作頻點：10個
探測空域：（目標RCS為0.01㎡至0.1㎡）方位：0°至360°；俯仰：0°至90度；距離≥5000m；高度：0至500米；
近距盲區：100m（不能與最遠探測距離同時實現）
分辨率：方位角≤4°；俯仰角≤4°；距離≤2m
精度：方位角≤0.5°；俯仰角≤0.5°；距離≤3m
數據率：搜索：30rpm；單目標跟蹤≤10ms
跟蹤目標批數：搜索≥200批；同時跟蹤8個目標
數據延時（收到回波至輸出信息）：＜10ms
重量（不含冷卻設備和電池）：≤300kg
功耗（不含冷卻設備）：＜2000w
啟動時間（雷達通電到正常工作）：≤5min

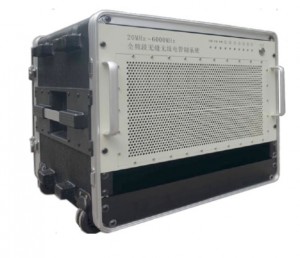

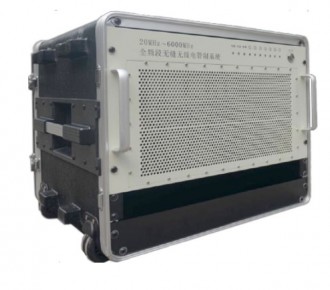

4、無人機管制系統-產品介紹



     無人機管制系統通過發射大功率電磁波信號，對波束范圍內飛行的無人機進行通信壓制，阻塞遙控器與無人機的遙控和圖傳通信，切斷無人機GNSS定位通信。通過干擾阻塞通信，可使無人機原地懸停、著陸或者返回起點，保障區域內的低空空域安全。

無人機管制系統-產品介紹



無人機管制系統-產品介紹



無人機管制系統-技術參數

14個可配置頻段、20MHz-6000MHz靈活配置
重點干擾頻段：

430MHz-440MHz
840.5MHz-845MHz
1430MHz-1444MHz
1550MHz-1625MHz
2400MHz-2500MHz
5700MHz-5900MHz

定向天線：3dB，波束寬度30°；支持全向天線

干擾信號制式：白噪聲、FM、BPSK、QPSK等
干擾參數可編輯
干擾距離：1200M
尺寸：420mm*482.6mm*266mm(長*寬*高)
重量：≤45Kg（不包含天線）
功耗：≤1500W
工作溫度：-40℃至+55

無人機管制系統-技術優勢





無人機管制系統-技術對比

參數	國外最高技術指標	我國現有技術指標	本系統科技技術指標	改進
技術方案	單一點頻/掃頻	單一點頻對點頻	低頻/高頻全頻段無縫掃頻	可調頻不干擾頻段
頻段數量	2到10幾個不等	2到10幾個不等	20MHz~6GHz無縫全頻	可用于電磁對抗
防控距離	幾十米至5公里	幾十米至5公里	百米至百公里	軍警方選配
設備尺寸	頻點增加體重增加	頻點增加體重增加	體積小、易搬運	模塊化,維護簡易
運行模式	交流220V/直流12V/電池	交流220V/直流12V/電池	交流220V/直流12V/電池	一致
天線設計	定向天線/全向天線	定向天線/全向天線	一致	一致

技術優勢：
目前市面上的無人機控設備，基本在800MHz到3G點頻信號之內，能夠干擾的頻段少、漏洞大，多數僅限于干擾乃至摧毀玩具機和少數商用機，無法干擾所有頻段的無人機。
此款全頻段無縫無線電管制系統，覆蓋20MHz~6GHz，可干擾所有頻段無人機，實施抓捕并摧毀。




應用場景



1、解決方案

單點部署

在防護區域要害部位中心點部署；
采用全向天線；
反制系統覆蓋半徑至少1.2公里；
反制系統可跳開自用頻段，24小時在線警戒；
如選擇同時部署發現系統，可實現5公里發現半徑，并引導反制系統在需要時開機進行精準反制。

解決方案-生產區域

周界防護
大型港口在邊界部署；
可靈活設置布防區域；
采用定向天線；
無人機無法侵入；
內部通訊等不受影響。

結合發現系統，實現目標提前發現，有的放矢。

方案特點/技術優勢
最新領先科技，系統性能業界一流：全頻段無縫無線電管制，覆     蓋20MHz~6GHz，可干擾所有頻段無人機，實施抓捕并摧毀。

設備形態、技術參數可根據不同場景進行定制；

軟件功能可根據應用需求進行定制開發；

各系統可單獨使用，也可組合使用，部署靈活。 本公司是第一家提出全方位解決方案的民營電子科技企業，提出了適用于各種環境下的防低慢小飛行器解決方案，具備立體、大空域、全波段、投入小等特點。

動態防護
防護區域在中心點部署發現系統，形成5公里覆蓋半徑（紫色區域）；
根據區域地形，部署一定數量采用定向天線防控系統，通過云臺可進行360°覆蓋；
發現無人機入侵，發現系統提供目標位置信息，喚醒并引導防控系統進行準確防御。

研制依據
下列文件中的有關條款通過引用而成為本方案的條款。凡注日期或版次的引用文件，其后的任何修改單（不包括勘誤的內容）或修訂版本都不適用于本規范，但提倡使用本方案的各方探討使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本適用于本方案。
GJB9001B-2009  質量管理體系要求
GJB 1406A-2005 產品質量保證大綱要求
GJB 900-1990    系統安全性通用大綱
GJB 3206A-2010 技術狀態管理
GJB 362B-1996   印制板通用規范
GJB 939-1990    外購器材的質量管理
GJB2547-1995    裝備測試性大綱
GJB/Z35-1993   元器件降額準則
GJB 151A-1997   軍用設備和分系統電磁發射和敏感度要求
GJB/Z25-1991    電子設備和設施的接地、搭接和屏蔽設計指南
GJB150.1A-2009  軍用裝備實驗室環境試驗方法 第1部分-通用要求
GJB150A-2009   軍用裝備實驗室環境試驗方法
GJB 450A-2004   驗裝備可靠性工作通用要求
GJB 450A-2004   裝備可靠性工作通用要求
GJB 813-1990     可靠性模型的建立和可靠性預計
GJB/Z27-1992    電子設備可靠性熱設計手冊
GJB/Z 299C-2006 電子設備可靠性預計手冊
GJB 368B-2009   裝備維修性通用規范
GB/T 131         機械制圖 表面粗糙度符號、代號及其注法
GJB145A-1993  防護包裝規范
GJB 1443-1992   產品包裝、裝卸、運輸、貯存的質量管理要求
GJB2115A-2013  軍用軟件研制項目管理要求
GJB2786A-2009   軍用軟件開發通用要求
GJB438B-2009  軍用軟件開發文檔通用要求
GJB1032       電子產品環境應力篩選方法

研制單位：
中國航天科技集團 某研究院
