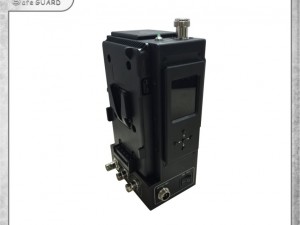

| 名稱： | 扣板式1080P高清SDI/HDMI廣播級COFDM無線傳輸系統 |
| 型號： | SG-HD105 |
| 產品特點： | 1)FULL HD的高品質實時視頻傳輸 2)H.264編碼壓縮，1080i/1080P高清傳輸 3)COFDM調制技術，碼流帶寬可達到12Mbps 4)射頻帶寬為4/8MHZ情況下為高清 |
| 詳細介紹: | |
| 一、 系統簡介 我公司開發的高度集成的數字化微波移動視頻實時傳輸系統，可使用到移動的車輛，直升機，和高速飛機上，傳輸DVD質量的音頻和視頻。特別是在城市環境中，被監控點和中央控制中心相距較遠且位置較分散，利用傳統網絡布線的方式成本又非常高，一旦遇到河流山脈等障礙或?qū)τ谀繕?biāo)監控點不固定或移動物體（如運鈔車、警用指控車輛、輪船等）的監控時，有線網絡便束手無策。此時使用數字化微波移動視頻實時傳輸系統方案將使以上問題迎刃而解，該系統的優勢就盡現無疑。 SG-HD105可以采用固定地點攝像（機動）和運動跟蹤攝像（移動）相結合的方式，在城市環境、郊區環境和山地環境等不同位置、不同角度對重要場景和主要部位進行高質量圖像拍攝，并將所拍攝的圖像、聲音信號通過無線電或微波的傳輸方式傳輸?shù)礁鹘邮盏攸c(diǎn)，再通過其他路由傳輸?shù)街笓]中心，進行視頻信號的分發和處理。詳細圖示如下：
|
|
| 二、 技術參數： | |
| 工作電壓： | DC12V |
| 工作電流： | 1.9A |
|
視頻輸入： |
CVBS：支持D1標清分辨率 |
| HDMI：支持HD1080、720P、576、480 | |
| 或者 SDI： 支持HD1080、720P、576、480 | |
| 工作帶寬： | 2/2.5/4/8MHz（可選）（高清的一般為4M 8M . 標清的一般為2M 2.5M ） |
| 輸出方式： | RF方式N型（50Ω） |
| 輸出頻率： | 300～4400MHz（可選）步進1MHz |
| 輸出功率： | 1W～8W， |
| 加密方式： | AES128 |
|
調制方式： |
COFDM 2K模式 |
| 參數控制方式: | 通過LCD控制板設置相關參數 |
| 整機尺寸: | 180mm*110mm*85mm |
| 重量： | 1.6kg |
三、 產品應用圖示：
?
